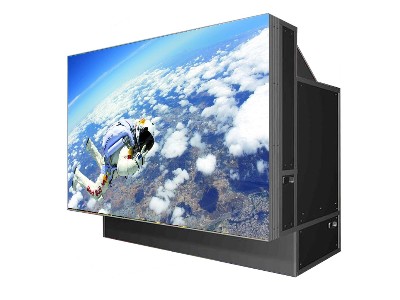

DLP無縫拼接屏的DMD芯片外觀看起來只是一小片鏡子，被封裝在金屬與玻璃組成的密閉空間內，事實上，這面鏡子是由數十萬乃至上百萬個微鏡所組成的。以1024X768分辨率為例，在一塊DMD上共有1024X768個小反射鏡，每個鏡子代表一個像素，每一個小反射鏡都具有獨立控制光線的開關能力。

小反射鏡反射光線的角度受視頻信號控制，視頻信號受數字光處理器DLP調制，把視頻信號調制成等幅的脈寬調制信號，用脈沖寬度大小來控制小反射鏡開、關光路的時間，在屏幕上產生不同亮度和灰度等級圖像。

DLP無縫拼接屏的一個單DMD投影系統中，需要用一個色輪來產生全彩色投影圖像，色輪由紅、綠、藍濾波系統組成，它以60Hz 的頻率轉動，在這種結構中，DLP無縫拼接屏工作在順序顏色模式。輸入信號被轉化為RGB數據，數據按順序?qū)懭?/span>DMD的DDR RAM,白光光源通過匯聚透鏡聚集在色輪上，通過色輪的光線成像在DMD的表面。

當色輪旋轉時，紅、綠、藍光順序地射在DMD上，色輪和視頻圖像是順序進行的，所以當紅光射到DMD上時，鏡片按照紅色信息應該顯示的位置和強度傾斜到"開"，綠色和藍色光及視頻信號亦是如此工作。人體視覺系統集中紅、藍信息并看到一一個全彩色圖像。通過投影透鏡，在DMD表面形成的圖像可以被投影到一個大屏幕上。
